當(dāng)前位置: 電池聯(lián)盟網(wǎng) > 前沿 >
北大潘鋒團隊可充放電鋅離子電池及關(guān)鍵材料研發(fā)取得進展
時間:2018-12-13 10:27來源:北京大學(xué) 作者:綜合報道
點擊:
次

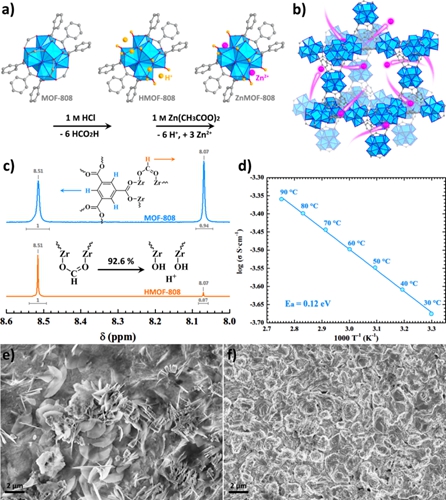

圖：a)MOF-808的離子化后修飾過程；b)ZnMOF-808單Zn2 離子導(dǎo)體的結(jié)構(gòu)示意圖；c)MOF-808的離子化前后的NMR圖譜對比；d)ZnMOF-808單Zn2 離子導(dǎo)體電導(dǎo)率的阿倫尼烏斯曲線；鋅片負(fù)極在e)1 M ZnSO4電解液和f)ZnMOF-808單Zn2 離子導(dǎo)體中的Zn沉積形貌
鋅具有最低的電化學(xué)勢（-0.76V vs SHE），體積能量密度是金屬鋰的3倍，并且在地殼中儲量豐富、環(huán)境友好，因此鋅是一種理想的負(fù)極材料。與鋰離子電池相比，水體系工作的鋅離子電池具有更高的安全性及更低的成本，適用于大規(guī)模能量存儲領(lǐng)域。
但是，鋅負(fù)極在循環(huán)充放電的過程中比金屬鋰更易形成枝晶，電池短路的風(fēng)險極大，因此目前實際應(yīng)用的鋅離子電池都是單次使用的一次電池，而非像我們手機使用的可循環(huán)充放的鋰離子電池。參考鋰離子電池領(lǐng)域，采用Zn固態(tài)電解質(zhì)替代電解液有望實現(xiàn)Zn的均勻沉積并抑制枝晶生長，從而推廣Zn金屬二次電池的應(yīng)用。遺憾的是，由于二價Zn2 與晶格作用較強，目前尚未發(fā)現(xiàn)室溫下Zn2 離子電導(dǎo)率較高的固態(tài)材料。
北京大學(xué)深圳研究生院新材料學(xué)院潘鋒教授團隊利用金屬-有機框架材料（MOFs）具有利于離子快速遷移、高度可設(shè)計的有序孔道結(jié)構(gòu)，首次研發(fā)成功基于MOFs的Zn-單離子導(dǎo)體固態(tài)電解質(zhì)實現(xiàn)可穩(wěn)定充放電循環(huán)的鋅離子電池。相關(guān)成果發(fā)表于近期的國際材料與能源知名雜志Nano Energy（doi：j.nanoen.2018.11.038, 影響因子13.3）。
團隊利用離子化后修飾及離子交換等手段，成功地制備了基于MOF-808的Zn2 固態(tài)電解質(zhì)（WZM）（材料的制備過程如下圖所示）。它是一種固態(tài)的單Zn2 離子導(dǎo)體，室溫電導(dǎo)率高達(dá)0.21 mS∙cm-1，Zn2 離子遷移數(shù)為0.93，電化學(xué)窗口為2.20V，滿足所有已知的鋅離子電池正極材料。這與在電解液中的沉積形貌不同（圖e），在WZM固態(tài)電解質(zhì)的作用下，鋅的沉積均勻、致密且沒有枝晶（圖f）。
通過對比研究發(fā)現(xiàn)，這種優(yōu)良的沉積形貌得益于帶負(fù)電的MOF孔道對Zn2 的限制和誘導(dǎo)沉積機制。他們利用WZM固態(tài)電解質(zhì)組裝了Zn|WAM|VS2固態(tài)電池并進行了測試。室溫下250個循環(huán)后該固態(tài)電池的容量保持率為首圈的89%，展現(xiàn)了良好的倍率性能。
該工作由潘鋒指導(dǎo)，博士后王子奇為第一作者。以上工作得到國家材料基因組重大專項(2016YFB0700600)、國家自然科學(xué)基金、深圳市科技創(chuàng)新委的資助支持。
(責(zé)任編輯：子蕊)
文章標(biāo)簽：
可充放電鋅離子電池
電池關(guān)鍵材料
免責(zé)聲明：本文僅代表作者個人觀點，與中國電池聯(lián)盟無關(guān)。其原創(chuàng)性以及文中陳述文字和內(nèi)容未經(jīng)本網(wǎng)證實，對本文以及其中全部或者部分內(nèi)容、文字的真實性、完整性、及時性本站不作任何保證或承諾，請讀者僅作參考，并請自行核實相關(guān)內(nèi)容。
凡本網(wǎng)注明 “來源：XXX（非中國電池聯(lián)盟）”的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點和對其真實性負(fù)責(zé)。
如因作品內(nèi)容、版權(quán)和其它問題需要同本網(wǎng)聯(lián)系的，請在一周內(nèi)進行，以便我們及時處理。
QQ：503204601
郵箱：cbcu@cbcu.com.cn
凡本網(wǎng)注明 “來源：XXX（非中國電池聯(lián)盟）”的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點和對其真實性負(fù)責(zé)。
如因作品內(nèi)容、版權(quán)和其它問題需要同本網(wǎng)聯(lián)系的，請在一周內(nèi)進行，以便我們及時處理。
QQ：503204601
郵箱：cbcu@cbcu.com.cn
猜你喜歡
-
全固態(tài)鋰離子電池關(guān)鍵材料詳解
2018-01-14 15:51 -
揚子石化生產(chǎn)出鋰離子電池關(guān)鍵材料 打破進口壟斷
2017-06-05 09:35
|
|
|
專題
相關(guān)新聞
-
全固態(tài)鋰離子電池關(guān)鍵材料詳解
2018-01-14 15:51 -
揚子石化生產(chǎn)出鋰離子電池關(guān)鍵材料 打破進口壟斷
2017-06-05 09:35
本月熱點
-
2020年鋰電池行業(yè)研究報告
2021-05-11 11:24 -
突發(fā)｜深圳一鋰電企業(yè)停止經(jīng)營、解散員工！
2021-05-11 10:02 -
4月我國動力電池裝車量同比上升134.0%
2021-05-13 08:26 -
如何看待Pack內(nèi)鐵鋰和三元混用
2021-06-01 09:25 -
可充電中性鋅空氣電池：進展，挑戰(zhàn)和未來
2021-05-19 10:59 -
揭開贛鋒鋰業(yè)的家底
2021-06-03 09:46 -
“電池荒”來襲，生產(chǎn)純電動汽車的車企要被卡脖子了？
2021-06-01 21:22
©2017 版權(quán)所有 電池聯(lián)盟 華杰永泰科技（北京）有限公司 承辦 Power by DedeCms
價值成就行業(yè)品牌！竭誠為您提供最新最熱的資訊
京ICP備09081210號
價值成就行業(yè)品牌！竭誠為您提供最新最熱的資訊
京ICP備09081210號
企業(yè)微信號
微信公眾號
