當(dāng)前位置: 電池聯(lián)盟網(wǎng) > 前沿 >
富鎳正極制備新方法誕生！有望為下一代鋰離子電池帶來希望
時間:2020-12-28 10:55來源:DeepTech深科技 作者:綜合報道
點擊:
次
圖 | Science封面 （第370卷，第6522期）
隨著便攜式電子設(shè)備及遠程電動汽車的快速發(fā)展，人們希望鋰電池同時具有多種特性，容量大、安全性高、使用壽命長......但有這樣一個問題，如果鎳含量高，鋰離子電池容量可以顯著提升，穩(wěn)定性卻會變差，而穩(wěn)定性變差很可能帶來安全隱患。
近日，美國能源部太平洋西北國家實驗室（PNNL）Jie Xiao 的研究團隊，發(fā)現(xiàn)了使單晶、富含鎳的正極更堅固、更高效的方法。他們還開發(fā)了擴散誘導(dǎo)應(yīng)力模型，以了解平面滑動的起源，他們還得到了避免裂紋的方法，打破了鋰離子電池不能持久的障礙，該研究成果已發(fā)表在Science封面。
談及該研究的初衷，該研究的通訊作者 Jie Xiao 說：“解決富鎳穩(wěn)定性的問題對電池制造商有極大的吸引力，也對電動汽車的發(fā)展會有巨大的推動作用。”
Yujing Bi 是 Jie Xiao 研究組的一員，也是該論文的第一作者，他在今年一月就發(fā)表過用生物組織結(jié)構(gòu)的厚保護層可以實現(xiàn)富鎳層狀氧化物正極高度穩(wěn)定的文章。針對單晶合成難點，他表示：“富鎳正極在高溫下的結(jié)構(gòu)穩(wěn)定性差，因此，較高的鎳含量正極需要較低的合成溫度，這與生長單晶所需的高溫且費時的煅燒過程相反。”他還稱：“單晶的合成本身就有很大挑戰(zhàn)。”

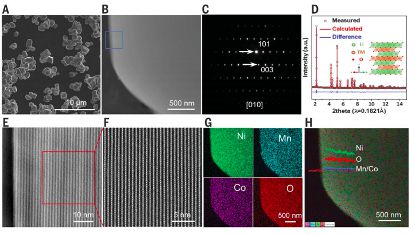

圖 | 單晶表征
放電過程富鎳正極材料微裂紋消失
目前，鎳、錳和鈷的多晶正極材料已用于高級鋰電池，但是這些材料在高壓下易破裂。裂紋則會導(dǎo)致鋰電池副反應(yīng)增加和循環(huán)壽命降低。Bi 等人使用高性能單晶樣品LiNi0.76Mn0.14Co0.1O2(NMC76)作為模型材料，來觀察不同電壓下富鎳正極的變化。
觀察中發(fā)現(xiàn)，在 2.7 至 4.2 V 的低壓條件下單晶沒有變化，在 4.3 V 時的高壓條件下，經(jīng)過 200 個循環(huán)后，晶體表面會看到一些滑動線，而在 4.4 V 的更高壓情況下，則會沿（003）平面可觀察到斷裂力學(xué)中的II型裂紋。

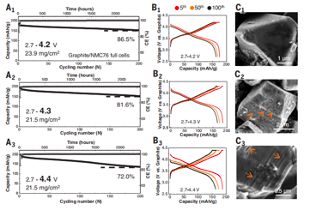

圖 | 循環(huán)穩(wěn)定測試后 LiNi0.76Mn0.14Co0.1O2 單晶的電化學(xué)性能和SEM圖像
研究團隊將 NMC76 單晶的截止電壓提高到 4.8V ，以期觀察更高壓下單晶的變化情況。對于觀察結(jié)果，Bi 表示，幾乎所有帶電的單晶中都存在切片痕跡和微裂紋，有的輕微變形。這可能是因為每一層的滑動同樣有可能朝對稱的等效方向移動。
而本次研究最重大的發(fā)現(xiàn)是，在放電后幾乎消除了所有微裂紋的痕跡。大多數(shù)單晶都恢復(fù)了其原始形態(tài)，連變形的單晶內(nèi)滑層幾乎完全滑回到其原始位置。

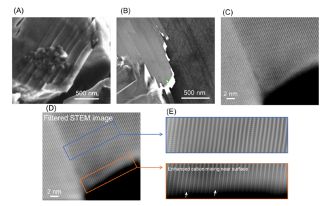

圖 | 在充電狀態(tài)下120次循環(huán)后，單晶 NMC76 的 STEM 圖像
圖 | 放電狀態(tài)下 120 次循環(huán)后單晶 NMC76 的 STEM 圖像
單晶的尺寸保持在3.5微米以下同樣可以避免裂紋
除了放電過程，還有什么方法可以避免裂紋產(chǎn)生？是否與單晶尺寸有關(guān)？研究團隊用各向同性擴散引起的應(yīng)力模型，來預(yù)測裂紋是否可以在單晶內(nèi)部穩(wěn)定，他們將脫鋰過程中顆粒內(nèi)部應(yīng)變能與斷裂能的比較，去作為評價單晶 NMC76 臨界尺寸的標(biāo)準(zhǔn)。

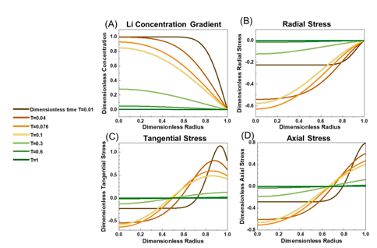

圖 | 模擬的圓柱擴散誘導(dǎo)應(yīng)力模型
圖 | 脫鋰過程中Li濃度和應(yīng)力的時間演化
實驗結(jié)果得出了重要結(jié)論，單晶的臨界尺寸的下限估計為 3.5 微米，低于該值時，可以認(rèn)為顆粒內(nèi)部的裂紋穩(wěn)定。“我們的發(fā)現(xiàn)提供了一些策略來穩(wěn)定單晶富鎳NMC。” Jie Xiao 說，“可以通過減小晶體尺寸至 3.5mm 以下，通過修改結(jié)構(gòu)對稱性吸收累積的應(yīng)變能，或者簡單地優(yōu)化電荷深度而不犧牲很多可逆容量。”
事實上，單晶相對于多晶，能較少地受到周圍環(huán)境影響，特別是富鎳正極可提供高功率和穩(wěn)定性。但是隨著電池的循環(huán)使用，正極結(jié)構(gòu)可能會被破壞，而此次研究人員發(fā)現(xiàn)的避免裂紋的方法，有望為下一代鋰離子電池帶來希望。
(責(zé)任編輯：子蕊)
免責(zé)聲明：本文僅代表作者個人觀點，與中國電池聯(lián)盟無關(guān)。其原創(chuàng)性以及文中陳述文字和內(nèi)容未經(jīng)本網(wǎng)證實，對本文以及其中全部或者部分內(nèi)容、文字的真實性、完整性、及時性本站不作任何保證或承諾，請讀者僅作參考，并請自行核實相關(guān)內(nèi)容。
凡本網(wǎng)注明 “來源：XXX（非中國電池聯(lián)盟）”的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點和對其真實性負(fù)責(zé)。
如因作品內(nèi)容、版權(quán)和其它問題需要同本網(wǎng)聯(lián)系的，請在一周內(nèi)進行，以便我們及時處理。
QQ：503204601
郵箱：cbcu@cbcu.com.cn
凡本網(wǎng)注明 “來源：XXX（非中國電池聯(lián)盟）”的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點和對其真實性負(fù)責(zé)。
如因作品內(nèi)容、版權(quán)和其它問題需要同本網(wǎng)聯(lián)系的，請在一周內(nèi)進行，以便我們及時處理。
QQ：503204601
郵箱：cbcu@cbcu.com.cn
猜你喜歡
-
中美研究人員探討鈷在電池中起到的作用 以開發(fā)更有效的無鈷正極
2021-03-27 15:38 -
韓國開發(fā)無鈷正極材料 經(jīng)過500次循環(huán)保持83%的容量
2021-03-11 08:40 -
Nano One推出ESG友好型技術(shù) 可用于生產(chǎn)電池正極
2021-03-04 22:16 -
研究人員研發(fā)合成聚合物電池正極材料 可用于快充電池
2021-01-26 09:04 -
四元高鎳NCMA正極的失效分析
2021-01-25 08:33 -
干法工藝制備NCM111電極
2020-12-25 10:14 -
ORNL開發(fā)新型無鈷正極 有望提高鋰離子電池能量密度
2020-12-23 09:45 -
研究人員開發(fā)緩解正極降解的策略 提升鋰離子電池性能
2020-12-01 08:49 -
研究探討高鎳正極儲存條件 以提供最佳電池性能
2020-11-24 09:07 -
研究發(fā)現(xiàn)富鋰NMC材料電壓滯后原因 對未來開發(fā)電池正極產(chǎn)生巨大影響
2020-09-26 14:41
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
專題
相關(guān)新聞
-
中美研究人員探討鈷在電池中起到的作用 以開發(fā)更有效的無鈷正極
2021-03-27 15:38 -
韓國開發(fā)無鈷正極材料 經(jīng)過500次循環(huán)保持83%的容量
2021-03-11 08:40 -
Nano One推出ESG友好型技術(shù) 可用于生產(chǎn)電池正極
2021-03-04 22:16 -
研究人員研發(fā)合成聚合物電池正極材料 可用于快充電池
2021-01-26 09:04 -
四元高鎳NCMA正極的失效分析
2021-01-25 08:33 -
干法工藝制備NCM111電極
2020-12-25 10:14 -
ORNL開發(fā)新型無鈷正極 有望提高鋰離子電池能量密度
2020-12-23 09:45 -
研究人員開發(fā)緩解正極降解的策略 提升鋰離子電池性能
2020-12-01 08:49
本月熱點
-
2020年鋰電池行業(yè)研究報告
2021-05-11 11:24 -
突發(fā)｜深圳一鋰電企業(yè)停止經(jīng)營、解散員工！
2021-05-11 10:02 -
4月我國動力電池裝車量同比上升134.0%
2021-05-13 08:26 -
如何看待Pack內(nèi)鐵鋰和三元混用
2021-06-01 09:25 -
可充電中性鋅空氣電池：進展，挑戰(zhàn)和未來
2021-05-19 10:59 -
揭開贛鋒鋰業(yè)的家底
2021-06-03 09:46 -
“電池荒”來襲，生產(chǎn)純電動汽車的車企要被卡脖子了？
2021-06-01 21:22
©2017 版權(quán)所有 電池聯(lián)盟 華杰永泰科技（北京）有限公司 承辦 Power by DedeCms
價值成就行業(yè)品牌！竭誠為您提供最新最熱的資訊
京ICP備09081210號
價值成就行業(yè)品牌！竭誠為您提供最新最熱的資訊
京ICP備09081210號
企業(yè)微信號
微信公眾號
